發布時間:2025-05-27作者來源:薩科微瀏覽:1030
在全民健康意識覺醒的今天,智能手環、健康監測儀、家用醫療器械等設備正以每年超20%的增速滲透日常生活。這些設備通過生物傳感器實時采集心率、血氧、體溫等生命體征數據,為健康管理提供科學依據。然而,在精密的傳感器陣列與無線傳輸模塊背后,靜電放電(ESD)這一隱形殺手正威脅著設備的穩定性。本文將以SLESD5Z5V0靜電保護二極管為核心,揭示其在智能健康設備中的關鍵防護價值。

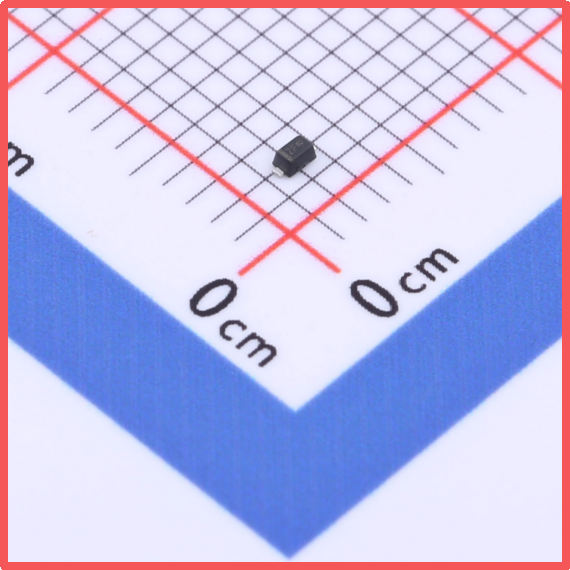

薩科微Slkor靜電保護二極管SLESD5Z5V0產品圖
一、智能健康設備的ESD挑戰:微小元件遭遇強干擾
智能健康設備的交互界面高度集成化,觸控屏、生物電極、無線充電線圈等敏感元件直接暴露在使用環境中。當人體攜帶靜電(如冬季衣物摩擦產生的數千伏電壓)接觸設備時,可能引發三大危害:
1. 傳感器精度失準:ESD沖擊可能導致MEMS傳感器零點漂移,使心率監測誤差超過±5%;
2. 通信模塊宕機:藍牙/Wi-Fi芯片在ESD沖擊下可能出現數據包丟失,導致健康數據同步失?。?/span>
3. 電路元件損傷:反復ESD沖擊會加速電容、電阻等元件老化,縮短設備使用壽命。
以醫用級血氧儀為例,其光電傳感器對電壓波動極為敏感,單次ESD事件即可能造成測量數據偏差超10%,直接影響臨床診斷準確性。

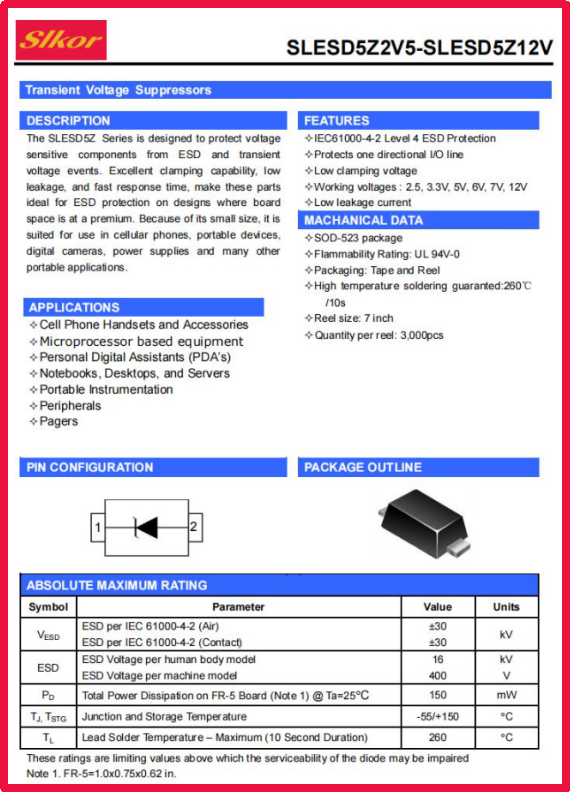

薩科微Slkor靜電保護二極管SLESD5Z5V0規格書

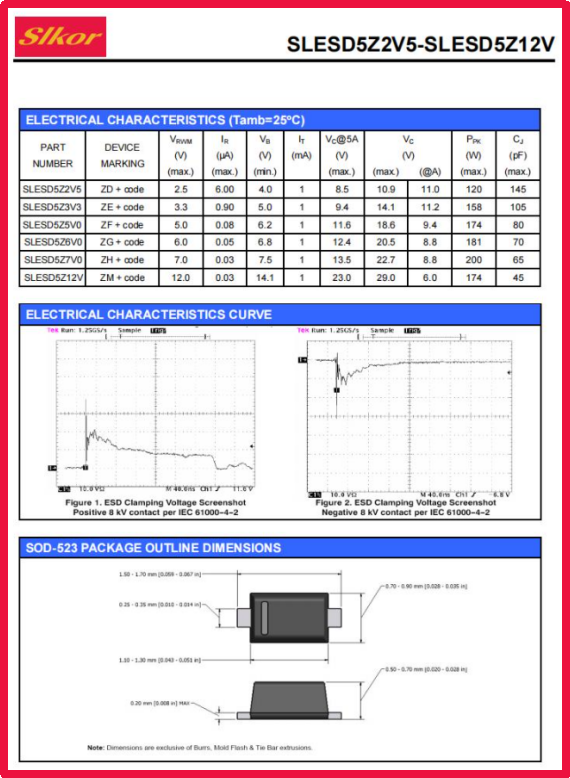

薩科微Slkor靜電保護二極管SLESD5Z5V0相關參數
二、SLESD5Z5V0技術特性:精準匹配健康設備需求
作為專為便攜式設備設計的ESD防護器件,SLESD5Z5V0以SOD-523超小型封裝(尺寸僅1.2×0.8mm)實現高效防護,其核心參數設計充分匹配智能健康設備需求:
VRWM=5V(反向截止電壓)
與健康設備主流的3.3V/5V供電系統完美匹配,確保在正常工作電壓下保持高阻態,避免信號衰減。
VBR min=6.2V(擊穿電壓下限)
當ESD電壓超過6.2V時,二極管迅速導通,將電壓鉗位在安全范圍。該閾值設計可有效過濾開關電源噪聲等低幅值干擾,同時對真正威脅性的高壓ESD做出響應。
VC=11.6V(鉗位電壓)
在IEC 61000-4-2(接觸放電±8kV)測試中,SLESD5Z5V0可將瞬態電壓限制在11.6V以內,遠低于健康設備主控芯片(通常耐壓12-15V)的承受極限,形成可靠保護屏障。
CJ=80pF(結電容)
適度電容設計在信號完整性與防護性能間取得平衡。以心電圖監測為例,80pF電容對0.1-100Hz生物電信號的衰減率低于0.2dB,確保采集數據不失真。
IR=0.08μA(反向漏電流)
在5V工作電壓下,漏電流僅0.08微安,年功耗不足0.007mWh,對電池供電的健康設備續航影響可忽略不計。
三、智能健康設備中的典型應用場景
生物傳感器防護
在光電容積描記(PPG)傳感器電路中,SLESD5Z5V0并聯于傳感器引腳與地之間,實時泄放人體靜電。其快速響應時間(<1ns)可有效抑制ESD產生的電磁干擾(EMI),避免心率監測數據跳變。
無線充電接口保護
針對無線充電線圈的饋線,SLESD5Z5V0采用π型濾波網絡設計,在抑制ESD的同時,其80pF電容與電感組成低通濾波器,可衰減充電過程中的高頻噪聲,提升充電穩定性。
觸控操作界面防護
在電容式觸控屏電路中,SLESD5Z5V0部署在觸控芯片I/O口,既防止ESD沖擊觸控傳感器陣列,又避免高壓反灌至主控芯片,確保操作流暢無卡頓。
四、結語:隱形守護者的未來演進
隨著智能健康設備向醫療級精度、多模態監測等高端功能升級,對ESD防護的要求將更加嚴苛。SLESD5Z5V0所代表的“小尺寸、低電容、高集成”技術方向,正成為行業主流解決方案。未來,通過與健康設備主控芯片的深度協同設計,ESD防護器件或?qū)崿F(xiàn)自適應閾值調節、故障診斷等智能化功能,進一步筑牢健康監測的安全基石。
在每一次用戶佩戴健康設備記錄生命體征的瞬間,SLESD5Z5V0都在默默執行著它的使命——將看不見的威脅化解于無形,讓科技的關懷真正觸達健康管理。
