作為特種半導體解決方案領域的創新者，薩科微今日宣布推出其新一代超微型靜電放電（ESD）保護二極管SLESD5304D。這款采用DFN2510封裝的產品專為保護消費電子、工業通信及高端顯示設備中的高速數字接口而設計，可完美適配HDMI 2.1、DisplayPort 2.0、USB4 Thunderbolt 4等需要嚴苛信號完整性的應用場景。此次發布標志著公司在微型化電路保護領域取得突破性進展，為5G通信設備、專業級顯示器及數據中心可視化終端提供更可靠的防護方案。

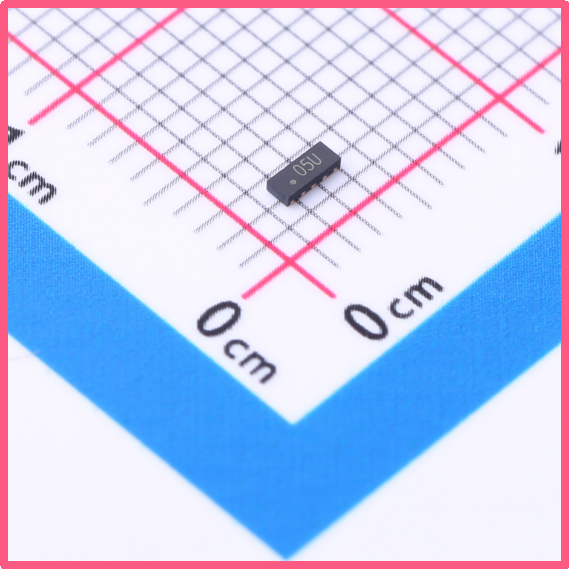

薩科微Slkor靜電保護二極管SLESD5304D產品圖

突破性封裝設計適配精密制造需求

SLESD5304D采用2.5mm×1.0mm超緊湊DFN2510封裝，厚度僅0.5mm，在保持0.65mm焊盤間距的同時實現0.3mm極窄邊框設計。這種創新的封裝結構特別優化了表面貼裝工藝（SMT）的兼容性，其激光標記的極性標識與對稱引腳布局可顯著降低自動化生產中的誤裝率。值得關注的是，該器件在封裝側壁采用階梯式鍍層工藝，使自動光學檢測（AOI）設備的識別精度提升40%，這一特性在要求零缺陷率的高端消費電子制造中極具價值。

與前代產品相比，新型DFN2510封裝將寄生電感降低至0.2nH以下，配合內部集成的高速信號路徑優化技術，使器件在10GHz頻段下的[敏感詞]損耗小于0.1dB。這種電氣性能的突破性提升，使得SLESD5304D可直接部署在HDMI連接器后方僅2mm的位置，在物理空間受限的便攜設備中實現"零距離"防護。

•

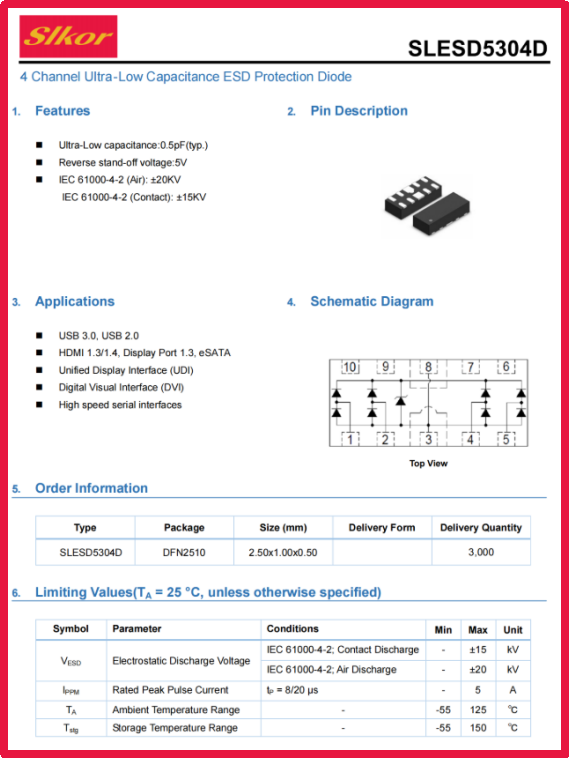

  薩科微Slkor靜電保護二極管SLESD5304D規格書

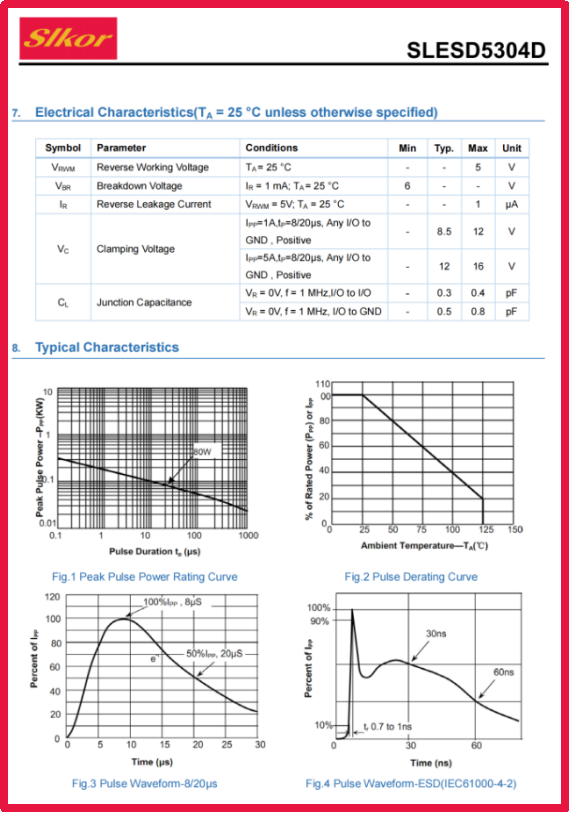

薩科微Slkor靜電保護二極管SLESD5304D相關參數

超低電容架構守護信號完整性

針對8K視頻傳輸?shù)刃枰獦O低損耗的應用場景，SLESD5304D實現了0.03pF的行業領先結電容（Cj）。這一參數較傳統TVS二極管降低90%，使器件在差分對傳輸線中的介入影響趨近于零。測試數據顯示，在HDMI 2.1的48Gbps數據傳輸中，搭載該保護器件的眼圖模板裕量保持率達98.7%，接近無保護狀態下的原始性能。

器件的靜電防護核心采用改良型階梯摻雜工藝，在PN結區域形成梯度電荷耗盡層。這種結構使得反向工作電壓（VRWM=5V）下的漏電流（IR）穩定控制在1μA水平，即便在85℃高溫環境下連續工作1000小時，參數漂移仍低于3%。對于需要長期穩定運行的醫療影像設備或工業視覺系統，這種特性可有效避免因漏電流積累導致的信號基線偏移。

動態響應特性突破傳統極限

SLESD5304D的擊穿電壓（VBR）設計采用雙模觸發機制：當ESD脈沖來臨時，雪崩擊穿電壓精確控制在6V（最小值），確保在IEC 61000-4-2接觸放電±8kV測試中，鉗位電壓（VC）穩定在8.5V。這種陡峭的伏安特性曲線得益于專利的Trap-Assisted Tunneling結構，使器件在納秒級時間內完成從高阻態到低阻態的轉換，實測觸發時間小于100ps。

在混合波脈沖測試中，該器件展現出卓越的能量處理能力：在10/700μs組合波沖擊下，可安全吸收50A（8/20μs）峰值電流，動態電阻（Rdyn）低至0.5Ω。這種特性對于需要同時防御ESD和雷擊浪涌的戶外顯示設備尤為重要，實測在-55℃至150℃溫度范圍內，鉗位電壓波動幅度不超過0.3V。

行業趨勢與市場展望

隨著8K超高清顯示、AI加速計算及邊緣云技術的融合發展，數字視覺接口的數據吞吐量正以每年40%的速度增長。薩科微憑借在化合物半導體材料領域的積累，正開發基于GaN的新一代超高速防護器件，目標將結電容進一步壓縮至0.01pF量級。

SLESD5304D的推出不僅完善了公司在消費電子防護領域的產品矩陣，更標志著ESD防護技術從"被動保護"向"主動信號調理"的演進。通過與系統級封裝（SiP）技術的深度整合，未來該器件有望集成共模濾波、過流保護等功能，為數字接口提供全方位的防護解決方案。
