在“雙碳”戰略與城市短途出行需求激增的雙重驅動下，兩輪及三輪電動車市場正經歷從“功能機”向“智能機”的跨越式升級。2023年全球電動兩輪車銷量突破6500萬輛，其中配備智能儀表、無鑰匙啟動、OTA升級等功能的車型占比已超40%。然而，高度電子化的電動車在提升用戶體驗的同時，也面臨著靜電放電（ESD）這一隱形殺手的嚴峻挑戰。在此背景下，SOD-923封裝的SLESD9D5.0CT5G靜電保護二極管憑借精準的參數設計，成為保障電動車電子系統可靠性的核心器件。

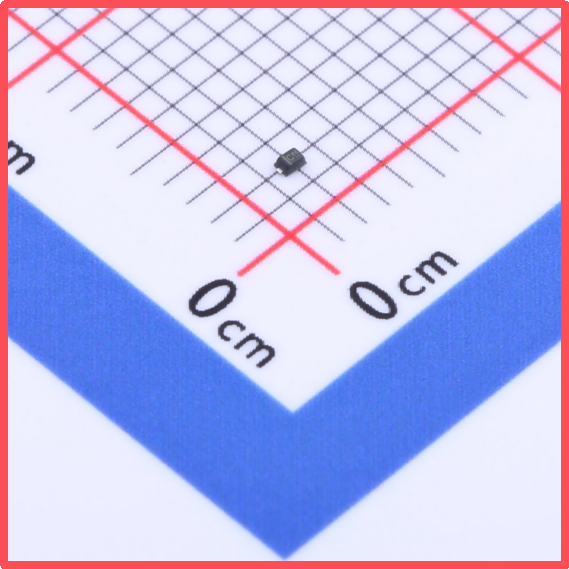

薩科微Slkor靜電保護二極管SLESD9D5.0CT5G產品圖

一、電動車智能化進程中的靜電威脅

現代電動車已突破傳統“交通工具”定位，演變?yōu)橐苿又悄芙K端：

· 智能交互系統：觸控儀表、語音控制、手機APP互聯等功能依賴高速數據總線；

· 能源管理系統：BMS電池管理系統實時監測百余節電芯狀態；

· 動力控制單元：FOC電機控制器處理高頻PWM信號以實現精準驅動。

但在實際場景中，靜電風險無處不在：

1. 用戶操作：人體靜電（可達30kV）通過觸摸屏、USB充電口侵入系統；

2. 環境干擾：干燥環境中的摩擦起電、高壓電線感應電荷；

3. 制造環節：組裝線上的靜電累積可能導致元件暗傷。

這些因素可能引發系統死機、數據丟失，甚至功率器件[敏感詞]損壞，直接影響行車安全。

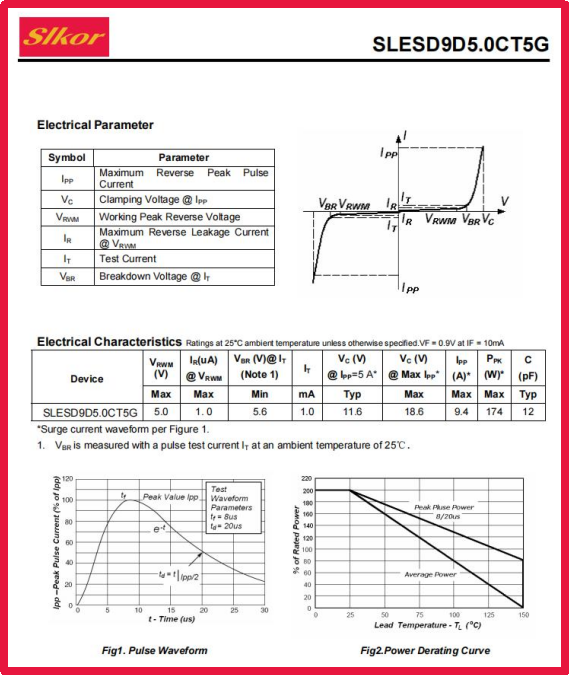

薩科微Slkor靜電保護二極管SLESD9D5.0CT5G規格書

薩科微Slkor靜電保護二極管SLESD9D5.0CT5G相關參數

二、SLESD9D5.0CT5G技術特性解析

1. 電氣性能適配智能電動車需求

· VRWM=5V：完美匹配CAN總線（5V邏輯電平）、LIN總線等低壓通信接口；

· VBR min=5.6V：在ESD沖擊超過5.6V時啟動保護，避免誤觸發導致的信號中斷；

· VC=11.6V：在IEC 61000-4-2標準8kV接觸放電測試中，將電壓鉗位至11.6V，低于MCU的典型耐壓值（12V），確保核心處理器安全。

2. 高速信號完整性保障

· CJ=12pF：相較傳統TVS二極管（通常>50pF），其低結電容設計使信號上升沿畸變<3ns，保障CAN總線（1Mbps）等高速通信無丟包。

3. 空間與功耗優化

· SOD-923封裝（0.6×0.3mm）：體積僅為SOT-23的1/3，適應電動車控制器狹小的PCB布局；

· IR=1μA：微安級漏電流在48V電池系統中年耗電僅0.004Wh，可忽略不計。

三、典型應用場景與防護方案

1. 智能儀表盤防護
觸控顯示屏的FPC排線易受人體ESD干擾。將SLESD9D5.0CT5G并聯于I2C總線（SDA/SCL），可抑制±15kV空氣放電，確保觸控響應延遲<50ms。

2. 充電接口防護
在Type-C或國標充電座信號線部署該器件，其11.6V鉗位電壓可抵御充電樁接地不良導致的過壓沖擊，避免BMS芯片損壞。

3. 電機控制器防護
針對三相逆變器的PWM信號線，采用“SLESD9D5.0CT5G+共模電感”組合方案，在吸收ESD的同時濾除高頻噪聲，提升FOC控制精度。

四、未來展望：智能網聯時代的防護升級

隨著電動車向V2X（車聯萬物）方向發展，車載以太網、4G/5G模組的應用將帶來更高頻的ESD威脅。SLESD9D5.0CT5G的技術演進路徑清晰：

· 超低電容：下一代產品計劃將CJ降至8pF，適配100Mbps車載以太網；

· 集成化：開發多通道陣列封裝，簡化PCB設計；

· 智能防護：結合電壓監測芯片，實現ESD事件實時記錄與預警。

結語

在兩輪/三輪電動車的智能化變革中，SLESD9D5.0CT5G靜電保護二極管以“隱形守護者”的姿態，構建起電子系統的[敏感詞]道防線。其技術參數的精準設計，不僅解決了空間、功耗與性能的矛盾，更推動了電動車從“能騎”到“騎得安心、用得智能”的質變。隨著萬億級微出行市場的持續擴容，此類基礎元器件的創新將成為產業升級的底層驅動力。
