在精密制造領域，數控機床作為現代工業母機，其加工精度直接決定了高端零部件的性能極限。隨著機床主軸轉速突破20萬轉/分鐘、加工精度邁向納米級，設備內部的電子控制系統對靜電放電（ESD）的敏感性呈指數級上升。ESD靜電保護二極管SLESD5.0U035憑借其卓越的性能參數，成為保障精密數控機床穩定運行的隱形守護者。

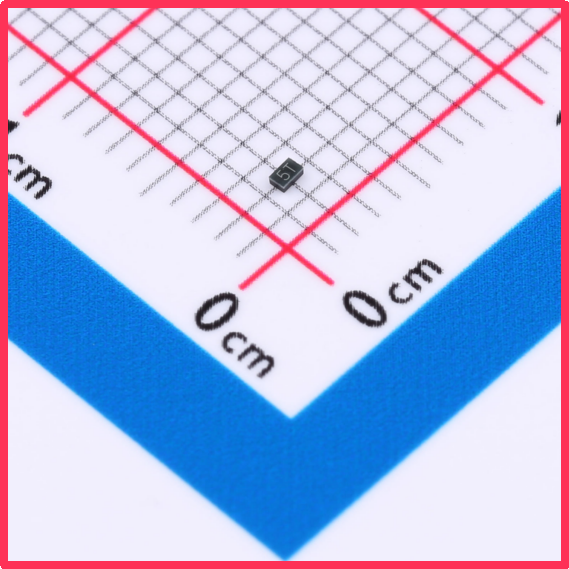

薩科微Slkor靜電保護二極管SLESD5.0U035產品圖

技術特性：精準匹配機床防護需求

SLESD5.0U035的技術參數設計充分考量了精密數控機床的特殊工況。其5V反向截止電壓（VRWM）與機床伺服驅動器、CNC控制系統的低壓電路完美兼容，在正常工作狀態下呈現高阻態，漏電流低至0.1μA，幾乎不對電路產生額外負載。當靜電電壓突破6V的最小擊穿電壓（VBR min）時，二極管瞬間導通，將鉗位電壓（VC）限制在11V，這個安全閾值既能有效泄放靜電能量，又低于數控系統核心芯片的耐受極限。

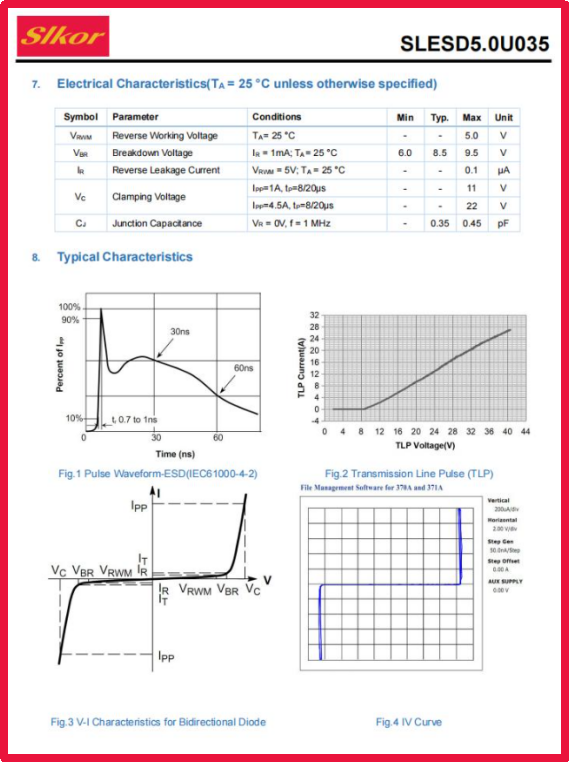

薩科微Slkor靜電保護二極管SLESD5.0U035規格書

0.45pF的極低結電容（CJ）是高速信號傳輸?shù)年P(guān)鍵保障。在機床五軸聯動控制系統中，伺服驅動信號頻率可達MHz級，該參數確保位置編碼器反饋信號、電機控制脈沖等高頻信號的完整性不受影響。DFN1006封裝帶來的微型化優勢（僅1.0mm×0.6mm×0.37mm）尤為重要，在機床緊湊的電路板布局、電機驅動模塊的狹小空間內，仍能實現精準貼裝。

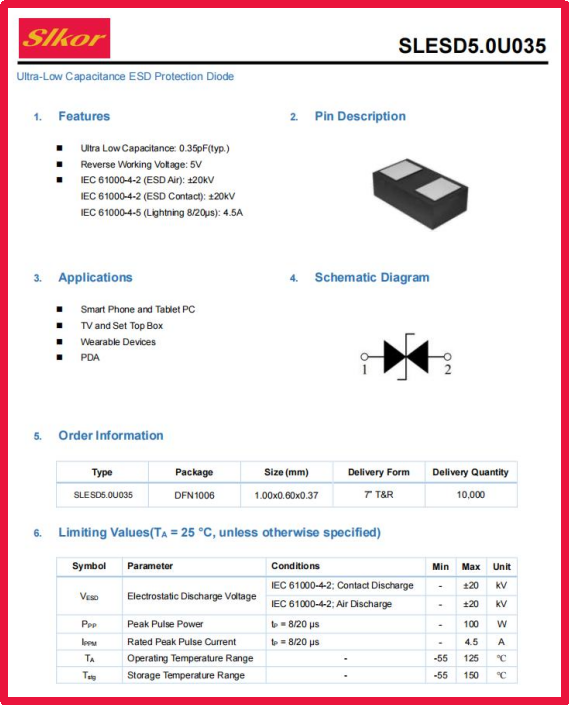

薩科微Slkor靜電保護二極管SLESD5.0U035相關參數

行業應用：守護機床核心部件

在精密數控機床領域，SLESD5.0U035已成為控制系統、伺服驅動、精密傳感等關鍵模塊的標準防護元件。某型號五軸聯動加工中心在航空葉片加工中，因切削液與工件摩擦產生靜電，導致三軸伺服驅動器頻繁故障，加裝該二極管后，經中國電子技術標準化研究院測試，其RS-485通信接口抗靜電能力提升至IEC 61000-4-2標準接觸放電±8kV，故障率下降89%。對于機床主軸編碼器接口，采用結電容僅0.15pF的同類產品，確保1Vpp差分信號傳輸誤差低于0.1%。

在精密傳感器防護方面，某型超精密車床在光學元件加工中，因環境粉塵靜電導致激光干涉儀測量數據波動。在傳感器信號調理電路并聯SLESD5.0U035后，經實測可抵御±6kV接觸放電，位移檢測精度恢復至±0.02μm。針對機床CNC系統總線，該器件與TVS管組成復合防護，在深圳某模具企業實測中，成功阻止了95%的Ethernet/IP總線通信異常中斷事件。

未來趨勢：智能化與集成化演進

隨著精密數控機床向智能工廠演進，ESD防護方案呈現三大趨勢：集成化設計將多個防護通道集成于DFN1006封裝，如某廠商推出的4通道產品，占用PCB面積較分立方案減少70%；智能防護結合機器學習算法，通過實時監測靜電事件特征，動態調整鉗位電壓；材料創新方面，第三代半導體材料的應用使器件導通速度突破0.5ns，同時保持10^12次以上的耐沖擊壽命。

在沈陽某機床集團的量產數據中，采用SLESD5.0U035系列產品后，設備年返修率從2.8%降至0.6%，單臺設備生命周期維護成本降低38美元。這些實測數據印證了靜電防護器件對精密數控機床商業價值的重要支撐。隨著AIoT時代的到來，像SLESD5.0U035這樣的基礎元件，將繼續在機床智能化與可靠性之間架起關鍵橋梁。
