在電子設備小型化與高頻化趨勢下，靜電防護已成為保障產品可靠性的關鍵環節。US1G作為一款采用SMA封裝的靜電保護二極管，憑借其400V反向截止電壓（VRWM）、1.25V鉗位電壓（VC）及17pF結電容（CJ）的核心參數，在工業控制、通信設備及消費電子領域展現出獨特優勢。本文將從技術特性、應用場景及選型要點三個維度解析其設計邏輯。

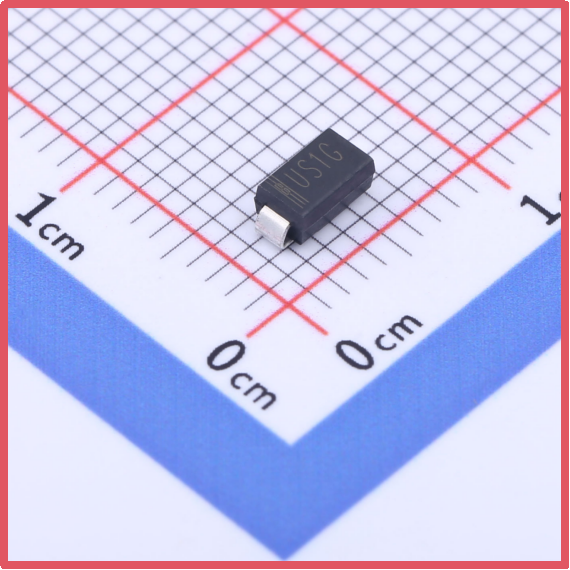

薩科微Slkor靜電保護二極管US1G產品圖

一、技術特性：高電壓防護與低寄生效應的平衡

US1G的VRWM參數達到400V，遠超傳統TVS二極管，使其能夠應對高壓瞬態干擾。在工業電源模塊中，該特性可有效吸收因繼電器切換或電機啟停產生的浪涌電壓，避免后級電路擊穿。其1.25V鉗位電壓設計則兼顧了防護強度與信號完整性——在8/20μs脈沖電流沖擊下，US1G可將電壓尖峰限制在安全范圍內，同時維持較低的導通電阻，減少對高速信號的衰減。

結電容是衡量二極管對高速信號影響的關鍵指標。US1G的17pF結電容在同類產品中處于較低水平，使其在USB 3.0、HDMI 2.1等高速接口中表現優異。例如，在4K視頻傳輸場景中，其低電容特性可確保信號上升沿/下降沿時間滿足協議要求，避免因寄生電容導致的誤碼率上升。此外，5μA反向漏電流（IR）保證了設備在待機狀態下的低功耗特性，符合物聯網設備對節能的需求。

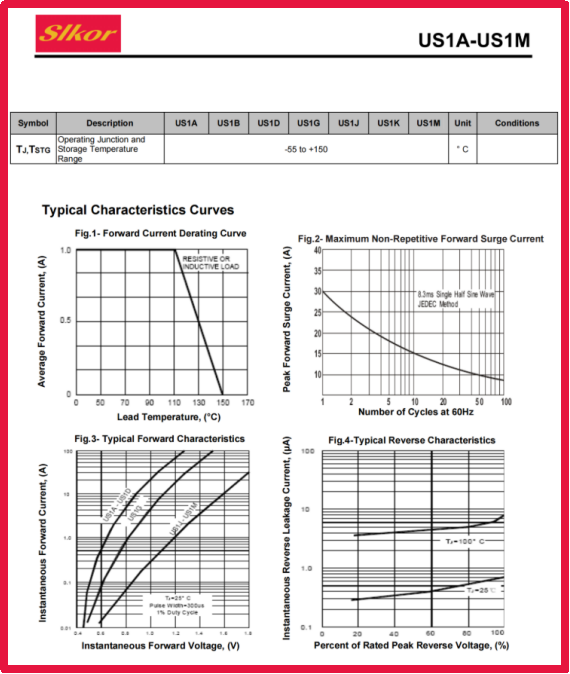

薩科微Slkor靜電保護二極管US1G規格書

二、應用場景：從工業到消費電子的全面覆蓋

在工業自動化領域，US1G常用于PLC輸入輸出模塊的靜電防護。其SMA封裝可承受260℃/10秒的高溫焊接，適應自動化貼片工藝。在變頻器控制電路中，該器件可抑制IGBT開關產生的瞬態過電壓，保護驅動芯片免受損害。

通信設備領域是US1G的另一重要應用場景。在5G基站電源模塊中，其400V VRWM可抵御雷擊或電網波動產生的瞬態高壓，而17pF結電容則確保了高速信號的完整性。在光纖收發器中，US1G可與共模電感配合，形成多級防護體系，滿足IEC 61000-4-2 Level 4的靜電放電測試要求。

消費電子領域?qū)Τ杀九c性能的平衡更為敏感。在智能電視主板中，US1G可替代多個分立元件，簡化PCB布局。其小型化封裝（5.28mm×2.9mm×2.62mm）使設計者能在有限空間內實現多路防護，例如同時保護HDMI、USB及電源接口。

薩科微Slkor靜電保護二極管US1G相關參數

三、選型要點：參數匹配與系統級防護

選擇US1G時需重點關注三個維度：

1. 電壓匹配：VRWM需高于電路[敏感詞]工作電壓的1.2倍以上。例如，在220V AC/DC電源中，建議選擇VRWM≥600V的型號以留出安全裕量。

2. 信號完整性：對于10Gbps以上高速接口，需選擇結電容≤10pF的變種型號，或采用并聯濾波電容的補償方案。

3. 熱設計：在高溫環境（如車載電子）中，需結合熱阻（RθJA=88℃/W）參數評估散熱需求，必要時增加散熱焊盤或?qū)岵牧稀?/span>

系統級防護設計需考慮多級防護架構。例如，在汽車電子CAN總線防護中，可在接口處并聯US1G作為一級防護，同時在控制器端增加TVS二極管作為二級防護，形成梯度鉗位電壓，提升整體防護效能。

結語

US1G通過400V VRWM、1.25V VC及17pF CJ的參數組合，在高壓防護與信號完整性之間實現了精準平衡。隨著5G、工業互聯網及新能源汽車的快速發展，其應用場景將持續拓展。設計者需結合具體應用需求，在參數匹配、封裝選擇及熱設計等方面進行綜合考量，方能充分發揮該器件的性能優勢，構建高可靠性的靜電防護體系。
