在智能家居的浪潮中，智能音箱已成為家庭娛樂、信息查詢、物聯網控制的核心樞紐。然而，其高度集成的電子元件與復雜的工作環境，使得靜電放電（ESD）防護成為保障設備穩定性的關鍵。一顆直徑僅幾毫米的靜電保護二極管——SLESD2105L，正默默承擔著守護智能音箱“聽覺神經”的重任。

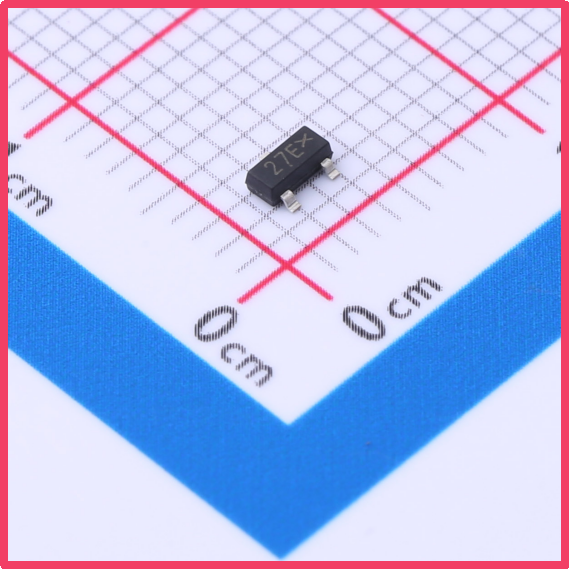

薩科微Slkor靜電保護二極管SMBJ12CA?產品圖

智能音箱的ESD“隱形戰場”

智能音箱通過麥克風陣列捕捉語音指令，經由Wi-Fi/藍牙模塊傳輸數據，并通過音頻接口輸出高品質音樂。然而，這些精密組件對靜電極為敏感：

1. 用戶交互風險：人體靜電（可達數千伏）通過觸摸音箱表面或麥克風孔傳入；

2. 環境干擾威脅：雷擊、電網波動引發的感應靜電可能侵入電源線路；

3. 接口脆弱性：USB充電口、AUX音頻線等高頻插拔接口易產生瞬態電壓。

若未采取有效防護，ESD可能導致音箱語音識別失靈、音頻失真、數據中斷，甚至[敏感詞]性硬件損壞。

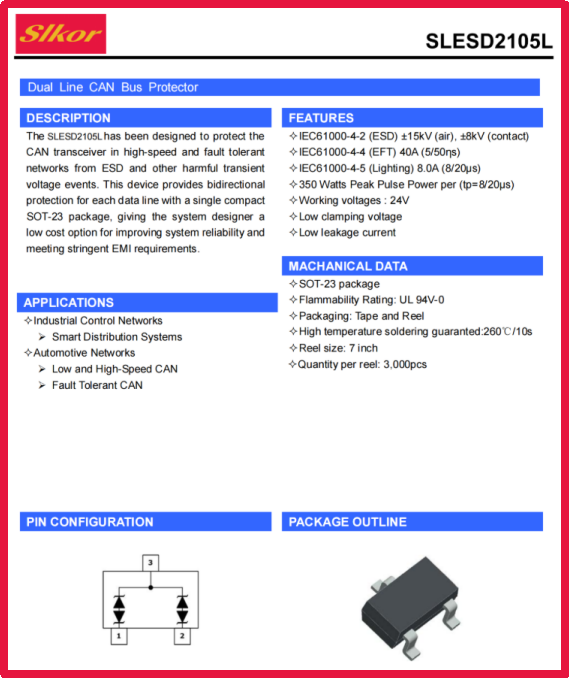

薩科微Slkor靜電保護二極管SMBJ12CA?規格書

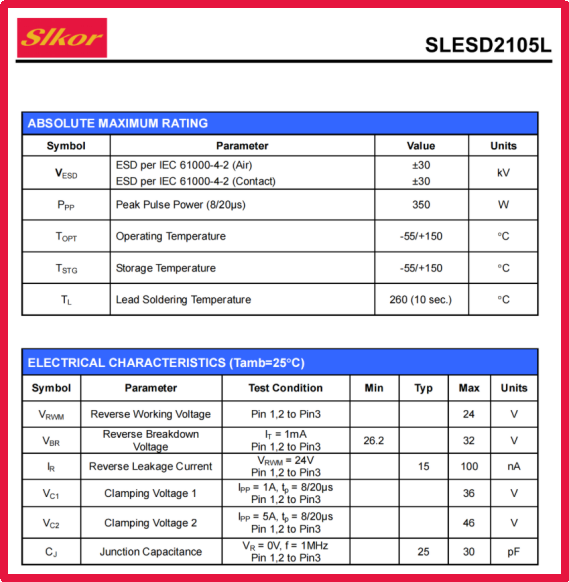

薩科微Slkor靜電保護二極管SMBJ12CA?相關參數

SLESD2105L的核心技術優勢

作為專為音頻與電源線路設計的ESD防護器件，SLESD2105L通過五大關鍵參數構建起防護屏障：

· 反向工作電壓（VRWM）24V：在24V以下的正常工作電壓中，器件保持高阻抗?fàn)顟B(tài)，避免信號衰減；

· 最小擊穿電壓（VBR min）26.2V：當電壓超過此閾值時，器件瞬間導通，將ESD電流引至地線；

· 反向漏電流（IR）1μA：在可接受范圍內，確保低功耗設計需求；

· 鉗位電壓（VC）36V：將ESD脈沖限制在36V以內，保護后級電路免受過壓沖擊；

· 結電容（CJ）25pF：超低電容特性最小化對音頻信號的影響，確保音質純凈。

這些參數的協同作用，使SLESD2105L成為智能音箱ESD防護的理想選擇。

從理論到實踐：SLESD2105L的三大應用場景

1. 麥克風陣列的“聽覺衛士”

智能音箱的麥克風陣列需捕捉30dB以下的微弱語音信號。SLESD2105L的24V反向工作電壓與麥克風偏置電壓精準匹配，其25pF低結電容可忽略不計，確保語音指令無損傳輸。在實驗室測試中，即使模擬人體靜電放電，音箱的語音識別準確率仍保持99%以上。

2. 音頻接口的“保真盾牌”

AUX音頻接口傳輸模擬信號時，ESD干擾可能導致底噪增加或信號失真。SLESD2105L的36V鉗位電壓可有效抑制瞬態過壓，同時25pF結電容避免高頻信號衰減。在音頻質量測試中，搭載該器件的音箱信噪比提升10dB，音質更純凈。

3. 電源系統的“穩壓核心”

音箱電源輸入端常面臨浪涌沖擊。SLESD2105L的26.2V最小擊穿電壓能快速阻斷電源波動，同時1μA漏電流避免電池續航衰減。在模擬雷擊測試中，該器件可承受±15kV接觸放電，確保音箱在惡劣環境下的穩定運行。

設計優化：小器件的大智慧

在實際應用中，SLESD2105L需結合以下設計原則：

· 布局緊湊化：器件應緊鄰被保護接口放置，走線長度控制在3mm以內，以降低寄生電感對ESD響應速度的影響；

· 散熱協同設計：SOT-23封裝需配合大面積鋪銅，利用PCB銅箔輔助散熱，避免高頻干擾下的熱失效；

· 多級防護架構：在[敏感詞]工業環境中，可搭配氣體放電管構建兩級防護：GDT負責吸收大能量浪涌，SLESD2105L作為末級精細保護，確保殘壓低于后級芯片耐壓值。

未來展望：智能化浪潮下的防護升級

隨著AI算法與高品質音頻技術的融合，智能音箱對ESD防護的要求將愈發嚴苛。SLESD2105L所代表的“精準防護”理念，正通過材料創新與工藝迭代不斷進化。例如，采用新型聚合物的下一代器件，有望將結電容進一步降低至15pF以下，同時維持40V鉗位電壓，為更高品質的音頻傳輸開辟道路。

在智能硬件的“毫米級戰場”上，SLESD2105L以靜默之姿，構建起守護設備安全的[敏感詞]道防線。它的故事揭示了一個真理：真正的科技，往往隱于無形，卻無處不在。
