隨著自動駕駛技術的快速發展，車輛對電子系統可靠性和安全性的要求日益提升。瞬態抑制二極管（TVS）作為核心防護元件，在抑制浪涌電壓、保護敏感電路方面發揮著關鍵作用。本文以SMF36A為例，探討其在自動駕駛系統中的技術特性與應用價值。

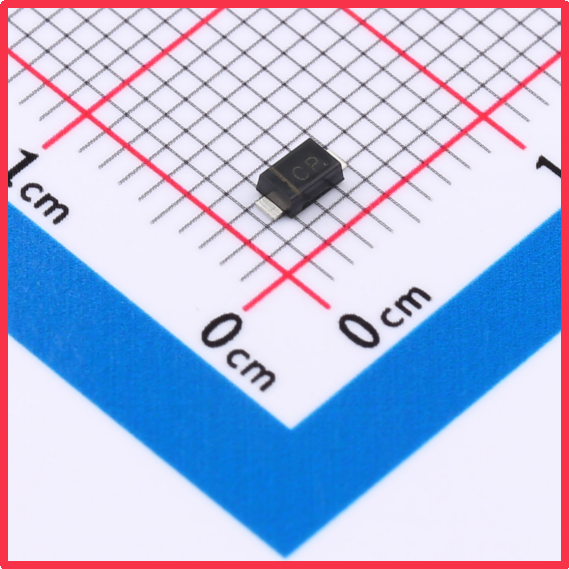

薩科微Slkor瞬態抑制二極管SMF36A產品圖

一、技術特性與防護機制

SMF36A采用SOD-123封裝，具備200W峰值功率能力（10/1000μs波形），可承受3.44A峰值脈沖電流。其核心參數包括：反向截止電壓36V、擊穿電壓范圍40V-44.2V、[敏感詞]鉗位電壓58.1V，以及極低的1.0μA反向漏電流。該器件通過玻璃鈍化結技術實現低電感特性，響應時間小于1.0ps，確保在15kV（空氣放電）或8kV（接觸放電）的IEC 61000-4-2 ESD沖擊下仍能維持穩定鉗位。

薩科微Slkor瞬態抑制二極管SMF36A規格書

在自動駕駛系統中，SMF36A通過鉗位電壓機制保護核心電路。當傳感器接口、CAN總線或電源線路遭遇雷擊浪涌、電磁干擾（EMI）或靜電放電（ESD）時，器件迅速導通，將過電壓限制在58.1V以內，避免后級電路損壞。其高溫焊接能力（260°C/40秒）和無鉛鍍霧錫工藝，符合車規級可靠性要求。

薩科微Slkor瞬態抑制二極管SMF36A相關參數

二、自動駕駛系統中的應用場景

1. 傳感器防護

自動駕駛車輛依賴激光雷達、攝像頭等傳感器實現環境感知，這些設備的工作電壓通常為5V-24V。SMF36A的36V反向截止電壓與40V-44.2V擊穿電壓范圍，可有效覆蓋傳感器接口的過壓保護需求。例如，當車輛通過高壓充電樁或遭遇電磁脈沖時，器件能將浪涌電壓鉗位至安全水平，確保傳感器數據傳輸?shù)姆€(wěn)定性。

2. 通信總線保護

CAN總線作為自動駕駛系統的神經中樞，需承受高頻數據傳輸與復雜電磁環境的雙重考驗。SMF36A的低電感特性（典型值未明確但符合SOD-123封裝標準）可減少信號反射，配合1.0ps級響應速度，實現對總線信號的瞬態干擾抑制。

3.電源輸入防護

車載DC/DC轉換器與電池管理系統（BMS）的輸入端，常面臨雷擊浪涌與負載突變的威脅。SMF36A的200W峰值功率能力，可承受10/1000μs波形下的浪涌沖擊，避免電源模塊損壞。其1.0μA反向漏電流特性，在待機模式下幾乎不消耗系統功耗。

三、優勢與行業價值

相較于同類產品，SMF36A的競爭優勢體現在：

· 兼容性與可靠性：SOD-123封裝與無鉛工藝，符合AEC-Q101車規標準；

· 防護效率：15kV/8kV ESD防護能力，遠超IEC 61000-4-2 Level 4標準；

· 成本效益：批量采購價格低于0.1美元，適合大規模量產。

在智能駕駛產業鏈中，SMF36A的應用已覆蓋L2+至L4級別自動駕駛系統。例如，地平線與大眾合資公司酷睿程（CARIZON）的L2+級ADAS解決方案，以及Momenta為豐田提供的高階智駕方案，均采用類似TVS器件實現硬件冗余設計。

四、未來展望

隨著自動駕駛向L3及以上級別演進，系統對硬件可靠性的要求將進一步提升。SMF36A的下一代產品可能聚焦于：

· 更寬的鉗位電壓范圍（如支持60V以上系統）；

· 集成化設計：將TVS與ESD保護、共模扼流圈等功能整合為單芯片解決方案；

· 智能化監測：結合傳感器數據，實現浪涌事件的實時預警與故障診斷。

作為自動駕駛系統的“安全盾牌”，SMF36A通過其卓越的瞬態防護能力，為傳感器、通信總線與電源模塊提供了可靠保障。隨著技術的持續迭代，該器件將在推動智能駕駛規?；涞刂邪l(fā)揮更加關鍵的作用。
